Vedd át a géprészeket, a műveleteket, a terhelési adatokat és az ellenőrzési pontokat, majd gyakorolj a kapcsolódó kérdésekkel. A képek kattintással nagyíthatók.
Ezek szemléltető tanulóábrák. A konkrét gép kialakítását és a biztonságos munkavégzés teljes menetét az oktatóddal és a gép előírásaival együtt ismerd meg.

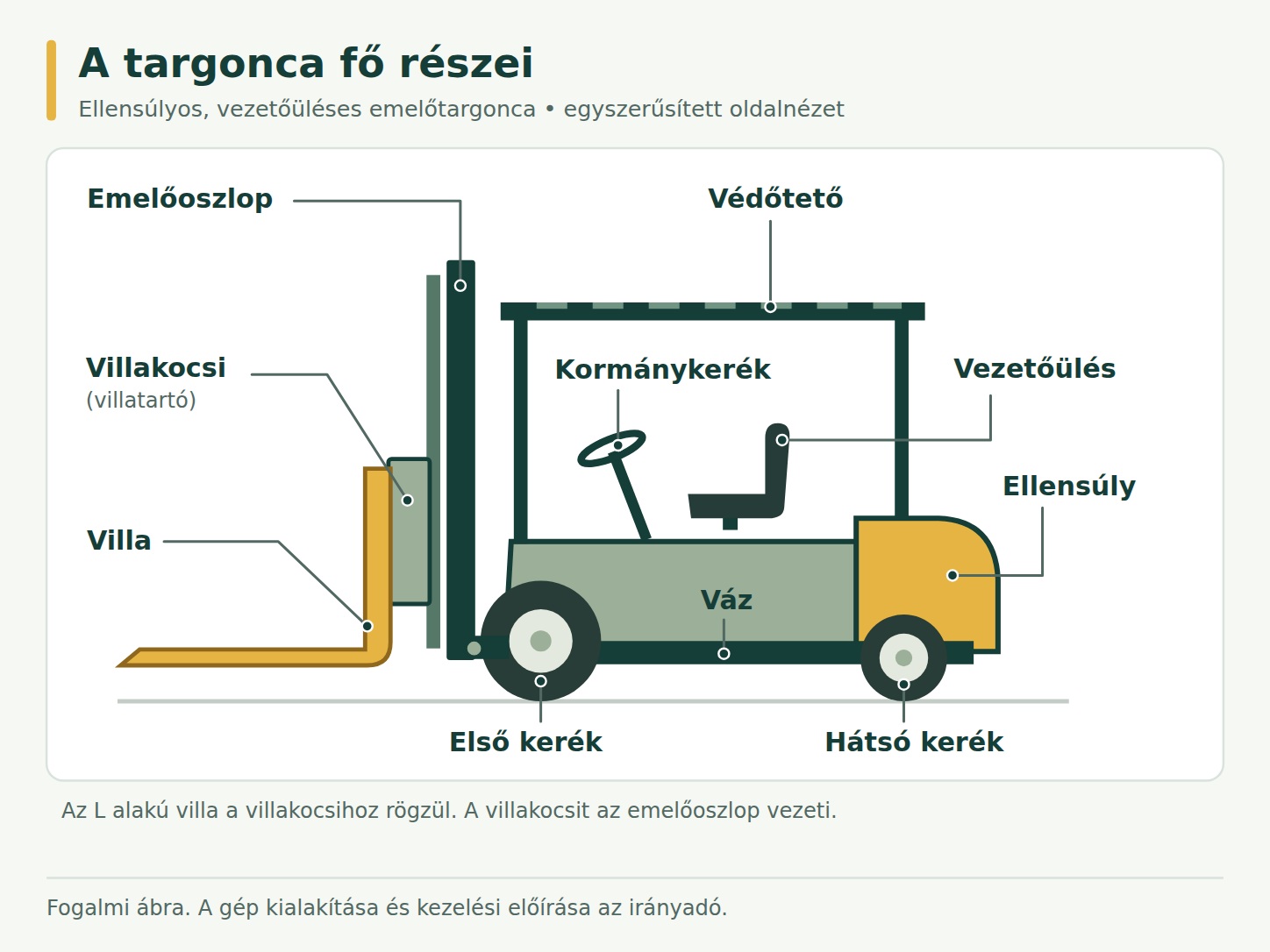

Ellensúlyos, vezetőüléses emelőtargonca sematikus áttekintése. Más targoncakialakítások részletei eltérhetnek.
Elöl található a villa és a villatartó, mögöttük az emelőoszlop, a lánc és az emelő munkahenger. A vezetőhelyen ülés, kormánykerék és műszerfal látható, felette a védőtető. Hátul az ellensúly, alul az első és a hátsó kerék szerepel.
Ellensúlyos, vezetőüléses emelőtargonca sematikus példája. A négy részlet külön mozgásokat mutat; kötelező műveleti sorrendet nem jelöl.

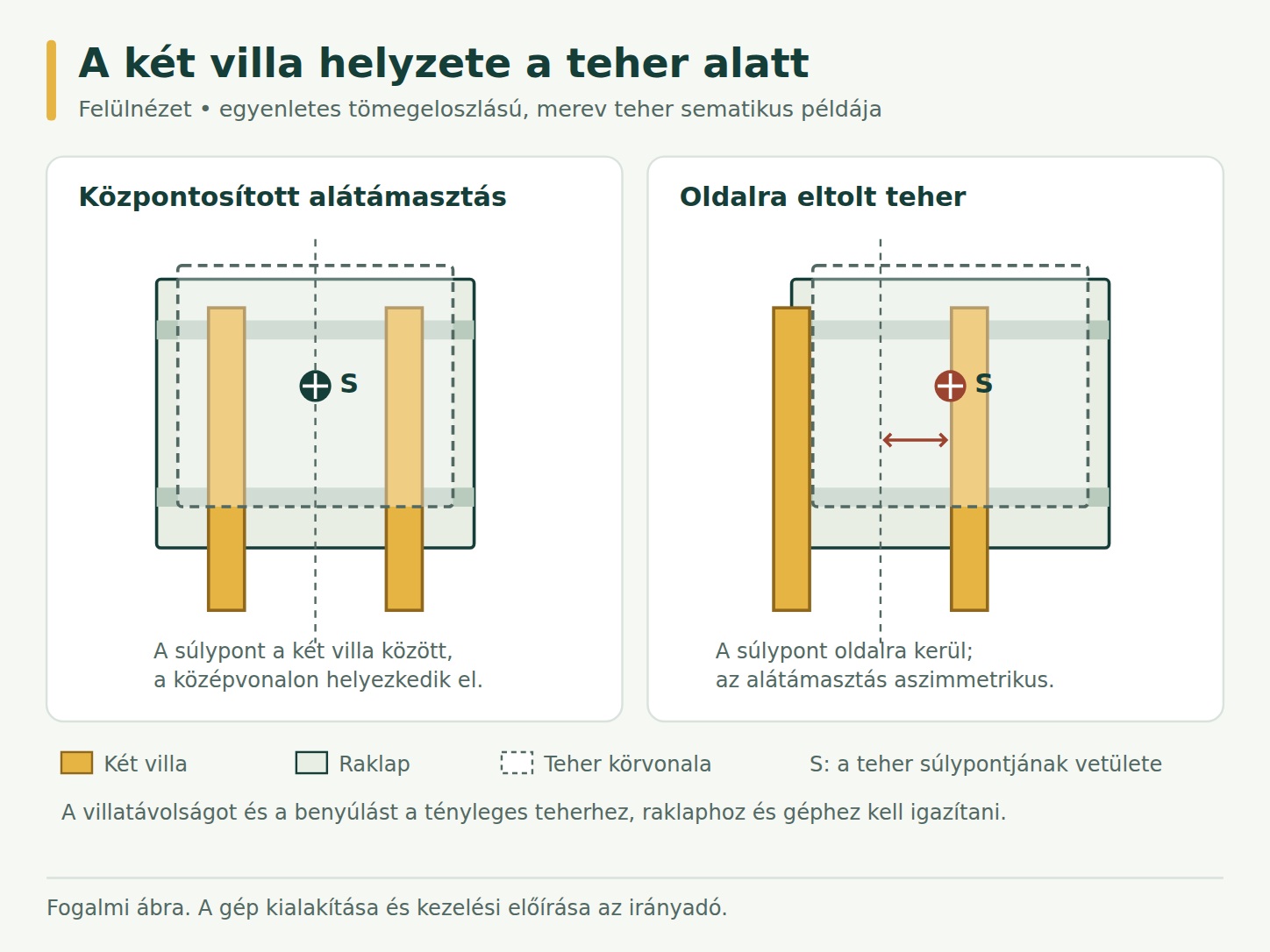

Az emelőoszlop vezeti a villakocsi mozgását. A billentés felirat a döntő hidraulikus munkahengerekhez tartozik. A süllyesztés sebességét a hidraulika vezérlése szabályozza. A villák bevezetésekor a raklap és a teher megfelelő alátámasztása szükséges.
A bemutatott láncos megoldásban a hidraulikus munkahenger és az emelőlánc közvetítésével a villakocsi és a villák felfelé mozdulnak.
A döntő hidraulikus munkahengerek az emelőoszlopot billentik; a villák az oszloppal együtt mozdulnak.
A hidraulika vezérlése szabályozza a villák lefelé mozgását. A kezelőszerv használatát és a megengedett mozgásokat a konkrét gépen kell megismerni.
Kizárólag táblázatolvasási gyakorlat. Az összes számszerű teherbírás kitalált példaérték; egyik sem használható valós gép terhelhetőségének meghatározására.
A példa táblázatában az emelési magasság sorát és a vízszintes teherközéppont-távolság oszlopát keressük meg. A 4,0 méteres sor és a 600 milliméteres oszlop metszetében 1900 kilogramm áll. Ez kizárólag a kitalált példatáblázat cellaértéke.
Az emelési magasság függőleges méret. A teherközéppont-távolság, vagyis d, vízszintes méret a villa homloksíkjától a teher súlypontjáig.
A példa 4,0 m-es sorát és 600 mm-es oszlopát választva a cella értéke 1900 kg. Más magasságnál vagy távolságnál másik cellához jutunk.
A kitalált értékek között ne interpolálj, és ne számolj belőlük valós emelést. A tényleges gép terhelési tábláját és kezelési előírásait kell alkalmazni.
| Emelési magasság | d = 500 mm | d = 600 mm | d = 800 mm |
|---|---|---|---|
| 3,0 m | 2500 kg | 2200 kg | 1800 kg |
| 4,0 m | 2200 kg | 1900 kg – a bemutatott példacella | 1500 kg |
| 5,0 m | 1800 kg | 1500 kg | 1200 kg |
A 4,0 m × 600 mm cella 1900 kg értéke a kitalált példában szerepel. Valós munkavégzésre nem alkalmazható.
Targoncás ellenőrzési áttekintés, géptípusfüggő elemekkel. A szemrevételezés és a működési próba pontos menetét a használt gép előírása határozza meg.
A rajz a láncot, az emelőszerkezetet, a villát, az abroncsokat, a fékeket, a kormányzást, a világítást és a figyelmeztető jelzéseket emeli ki. Az alsó blokk a folyadékszintek mérőhelyét, az ülésövet és egyéb védelmi elemeket, valamint a biztonságot érintő hiba jelzését és rögzítését egészíti ki.
Állapot, sérülés, szivárgás és rögzítés vizsgálata. Az emelőszerkezetbe kézzel ne nyúlj. A folyadékszintek ellenőrzési helyét a gép előírása alapján keresd meg.
A tömör abroncsnál légnyomást nem mérünk. Az energiaellátás, a lámpák és a kiegészítő jelzőberendezések vizsgálata a tényleges felszereltséghez igazodik.
A fék, kormányzás és kezelési funkciók működését az előírt módon vizsgáld. Biztonságot érintő hiba esetén ne használd a gépet; jelezd és rögzítsd a hibát.
Védőeszköz-típusok tanulási áttekintése. A rajzok nem igazolnak termékminősítést, és nem jelentik, hogy minden munkafeladathoz valamennyi eszköz kötelező.
A sisak fejvédelmi, a védőcipő lábvédelmi, a kesztyű kézvédelmi, a szemüveg szemvédelmi, a fültok hallásvédelmi eszközt szemléltet. A láthatósági mellény javítja az észlelhetőséget. A szükséges védelem szintjét és a megfelelő kivitelt a munkafeladat kockázatai alapján kell meghatározni.
Fej, láb, kéz, szem és hallás külön védelmi terület. A mechanikai és a vegyi védelemhez eltérő kialakítás és minősítés lehet szükséges.
A megfelelő jelölés, védőképesség, méret és illeszkedés egyaránt számít. A rajz alapján egy konkrét termék alkalmassága nem igazolható.
A láthatósági mellény javítja az észlelhetőséget, a gyalogosok és a gépek elkülönítését nem helyettesíti. A szükséges eszközöket a kockázatértékelés határozza meg.
Ellensúlyos, homlokvillás emelőtargonca szemléltető példái. Az ábra néhány alapelvet emel ki; teljes munkaműveleti utasítást nem ad.
A zöld mező rendezett, rögzített rakományt és alacsony szállítási helyzetet mutat. A piros mező elmozduló, egyenetlenül felrakott dobozokat és túl magasra emelt teherrel ábrázolt haladást jelöl kockázatként.
3324-es, vezetőüléses targoncás szemléltetés. A teljes vizsgafeladat és a gépkezelő gyakorlati oktatása ennél részletesebb.
A képsor a raklap egyenes megközelítését, a villatávolság beállítását, a villák bevezetését és a teher megemelését, az alacsony szállítási helyzetet, végül a teher leengedését és a villák kihúzását szemlélteti.
A feliratozott ábrák a gyakorlóban az ellenőrzés után, a válaszmagyarázat mellől nyithatók meg.
